通过业界标准TIA-568C.3-2008(光纤布线组件标准和 YD/T1272.5-2009(光纤活动连接器第五部分:MPO 型)的要求,用于 IDC 和 ...

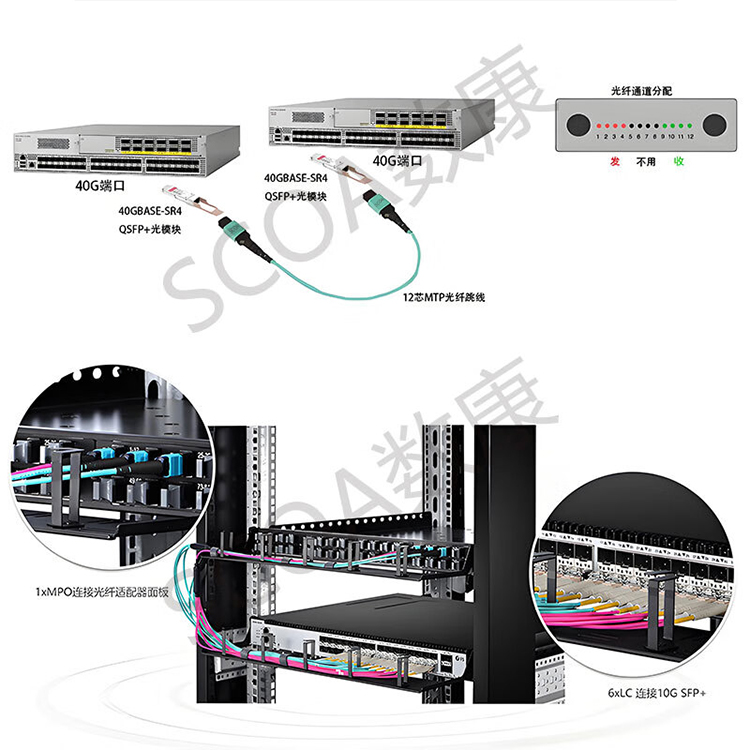

通过业界标准TIA-568C.3-2008(光纤布线组件标准和 YD/T1272.5-2009(光纤活动连接器第五部分:MPO 型)的要求,用于 IDC 和大楼光纤预端接系统,系统满足 10G 以太网传输,MPO 预端接光缆有利于快速部署的数据中心和光纤基础设施环境。跨越于 MDA,HDA与 EDA 区域间模块盒或扇出光缆的连接,其高效的即插即用架构大大地降低了初始安装和日常维护成本。数康通信预端接光缆采用高质量的光缆及 MPO 组件,低插入损耗,高回波损耗完全可以满足要求苛刻的高速网络。
光纤型号 | OM3 50/125um(850/1300nm) | OM4 50/125um(850/1300nm) | OS2 9/125um(1310/1550um) |
最大衰减(dB/KM) | 2.5 / 0.7 | 2.5 / 0.7 | 0.36/ 0.22 |
最小EMB 带宽(MHz.KM) | 2000/- | 4700/- | / |
衰减变化量,7.5mm 半径,250um 涂层光纤,850nm | < 0.2dB | < 0.2dB | / |
衰减变化量,7.5mm 半径,250um 涂层光纤,1550nm | / | / | < 0.2dB |
芯数 | 光缆外径(mm) | 最小弯曲半径 (动态)mm |
最小弯曲半径 (静态)mm |
最大安装拉力(N) | 短期抗压(N/cm) |
12 | 4.5 | 45 | 22 | 450 | 100 |
24 | 8 | 80 | 40 | 600 | 100 |
48 | / | 80 | 40 | 600 | 100 |
72 | / | 100 | 50 | 600 | 100 |
96 | / | 100 | 50 | 600 | 100 |
114 | / | 100 | 50 | 600 | 100 |
连接器性能 | 插入损耗(平均值) | 插入损耗(最大值) | 回波损耗 |
MPO 低损耗(多模) | 0.10dB | 0.30dB | N/A |
MPO 标准损耗(多模) | 0.20dB | 0.50dB | N/A |
MPO 低损耗(单模) | 0.10dB | 0.35dB | >60dB |
MPO 标准损耗(单模) | 0.20dB | 0.75dB | >60dB |
产品名称 | 数康产品型号 | 产品规格 | 单位 |

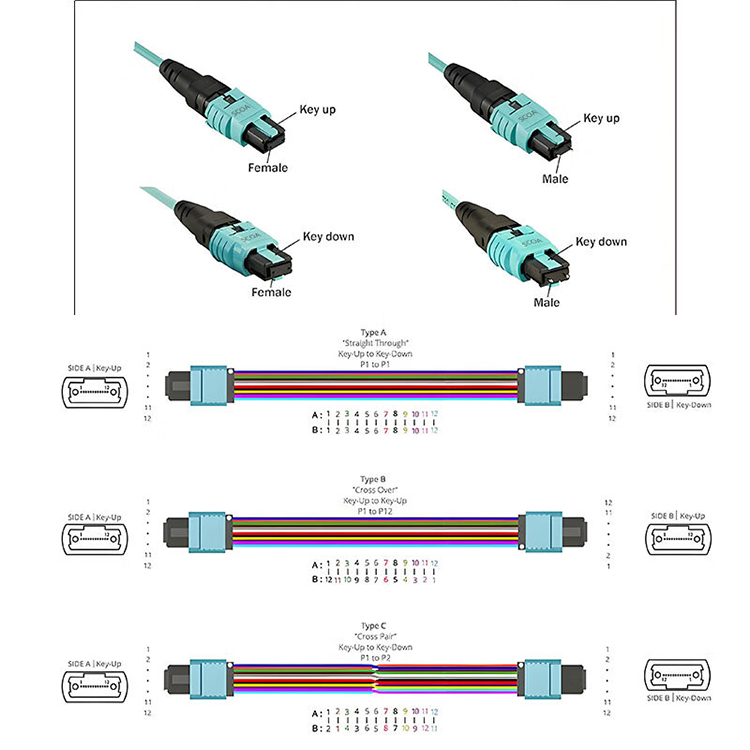

MPO跳线 | SC-MA12-3M | 12芯MPO-MPO OM4 总长3米 LSZH 多模万兆OM4-550 (低插损) B极性 | 条 |
MPO跳线 | SC-MA24-3M | 24芯MPO-MPO OM4 总长3米 LSZH 多模万兆OM4-550(低插损) B极性 | 条 |
1、上表仅为示意,数康实际可提供光缆最大芯数到144芯;
2、数康所有光缆,均有LSZH外皮提供,用括号注明.
