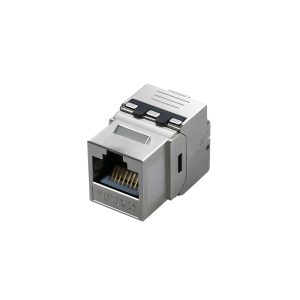

数康SCOA超六类屏蔽模块，一种新型的打入式连接件，适用于该系列所有的结构硬件设计,专为Cat.6A屏蔽系统开发设计的。符合ANSI/TIA/EIA-568-B.2-1的要求。色码清晰，便于端接，兼容T568A&T568B线序；其引脚均采用超厚黄金镀铸工艺，良好的屏蔽接地，使得整条屏蔽链路有良好的传输性能。
产品特点：

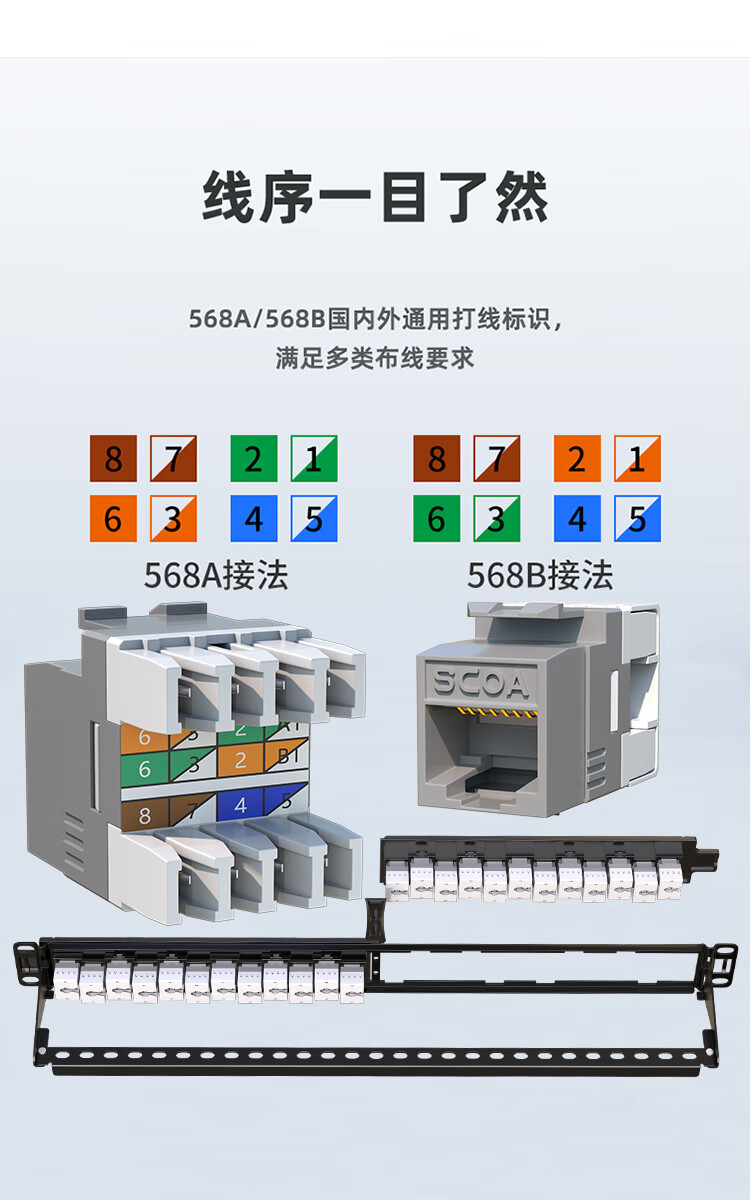

数康SCOA超六类屏蔽模块是专门为Cat.6A屏蔽系统开发设计的符合ANSI/TIA/EIA-568-C的要求，色码清晰，便于端接，兼容T568A&T568B线序，紧凑型设计，支持高密度安装，360°全屏蔽，对于100/250MHz传输应用采用标准的RJ45连接方式，和六类跳线配合使用完全超越六类信道性能指标，对于600MHz传输应用采用四角部的各两针组合成的8针连接方式，和7类跳线配合使用完全超越7类信道性能指标并在性能上进行预留，性能向下兼容。
机械特性：
- 模块连接器 RJ45 8针连接器符合FCC68部分，F子部分及旧C-60603-7
- 额定电流1.5Amp
- 耐用性可拔插750次以上

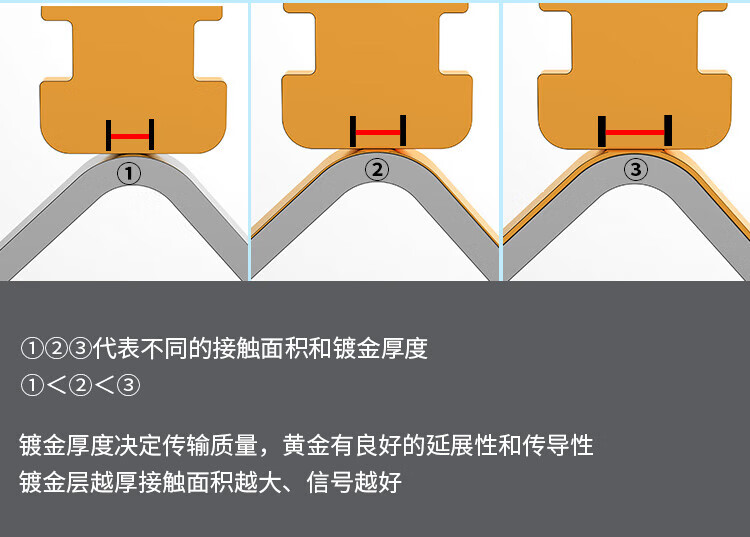

- 材料 磷青铜、1000um镀镍层、50um镀金层
- IDC连接器 IDC连接器可卡接22-24AWG规格导体
- 导体绝缘层直径0.70-1.40mm
- 铝合金屏蔽外壳
- IDC主体和覆盖材料防火，符合UL 94V-O，塑料镀锌镀镍层
- DC卡线次数可卡接250次以上
模块连接器：
- RJ45 8针连接器 符合FCC68部分，F子部分及旧C-60603-7
- 耐用性 可拔插750次以上
- 材料 磷青铜、1000um镀镍层、50um镀金层
IDC连接器：
- IDC连接器 可卡接22-24AWG规格导体
- 导体绝缘层直径 0.70-1.40mm
- 材料 镀镍磷青铜
- IDC主体和覆盖材料 防火，符合UL 94V-O，塑料镀锌镀镍层
- DC卡线次数 可卡接250次以上
电气特性（Electrical Data at 20℃)：
- 介电强度 1000V 60HZ/1分钟
- 额定电流 1.5Amp
- 绝缘电阻 最小10MΩ
- 接触电阻 2MΩ
- 温度范围 -40-70℃
- 传输性能 超过ISO/IEC 1801 E级标准
- AS/NZS 3080:2003 E级
应用领域：
专门用于结构化综合布线Cat.6A局域网，传输语言、数据信号及影像等，支持当前及未来的高要求带宽应用，可以安装到墙面信息面板上，固定在桌面信息盒中或模块化配线架上.
- VoIP
- ISDN
- Token令牌环
- 100 Mbps TP-PMD
- 155 Mbit/622Mbit ATM
- 模拟和数字视频
- TR-16 Active and Passive
- 10baseT/100base TX Fast Ethernet /1000base TX Gigabit Ethernet
- 1G ATM (CBIG)
执行标准：
- ISO/IEC 11801:2002 (超六类)
- IEC 61156-5:2002 (超六类)
- LS0H: IEC 60332-1, IEC 60754, 和 IEC 61034
线缆传输参数(Cable Properties)：
| Frequency | Insertion loos | NEXT | PSNEXT | ELFEXT | PSELFEXT | RL |
| (MHz) | (dB100) | (dB) | (dB) | (dB) | (dB) | (dB) |
| 1 | 0.1 | ＞100 | ＞100 | ＞100 | ＞100 | 23 |
| 4 | 0.1 | ＞100 | 98 | 89 | 87.4 | 24.5 |
| 10 | 0.1 | 96 | 89 | 88 | 87.1 | 25 |
| 16 | 0.1 | 89 | 88 | 87.4 | 78.5 | 25 |
| 20 | 0.1 | 88 | 87.4 | 87.1 | 71.2 | 24.3 |
| 31.25 | 0.1 | 87.4 | 87.1 | 78.5 | 69.3 | 21.5 |
| 62.5 | 0.1 | 87.1 | 78.5 | 71.2 | 66.4 | 21.5 |
| 100 | 0.2 | 78.5 | 71.2 | 69.3 | 65.2 | 18.8 |
| 155 | 0.2 | 71.2 | 69.3 | 66.4 | 64.1 | 18 |
| 200 | 0.2 | 69.3 | 66.4 | 65.2 | 64.1 | 17.3 |
| 250 | 0.2 | 66.4 | 65.2 | 64.1 | 62.1 | 16.8 |
| 300 | 0.2 | 65.2 | 64.1 | 64.1 | 59.2 | 16.3 |
| 350 | 0.2 | 64.1 | 64.1 | 62.1 | 59.1 | 15.9 |
| 400 | 0.2 | 64.1 | 62.1 | 59.2 | 58.3 | 15.5 |
| 450 | 0.3 | 62.1 | 59.2 | 59.1 | 56.7 | 15.2 |
| 500 | 0.3 | 59.2 | 59.1 | 58.3 | 48.3 | 14.9 |
| 550 | 0.5 | 59.1 | 58.3 | 56.7 | 46.1 | 14.9 |
| 600 | 0.5 | 58.3 | 56.7 | 48.3 | 44.1 | 12.3 |
订购型号：
| 产品名称 | 数康型号 | 产品规格 | 单位 |
| 屏蔽信息模块 | SC-701F | 超六类屏蔽信息模块 50μ镀金 | 个 |
