产品详情

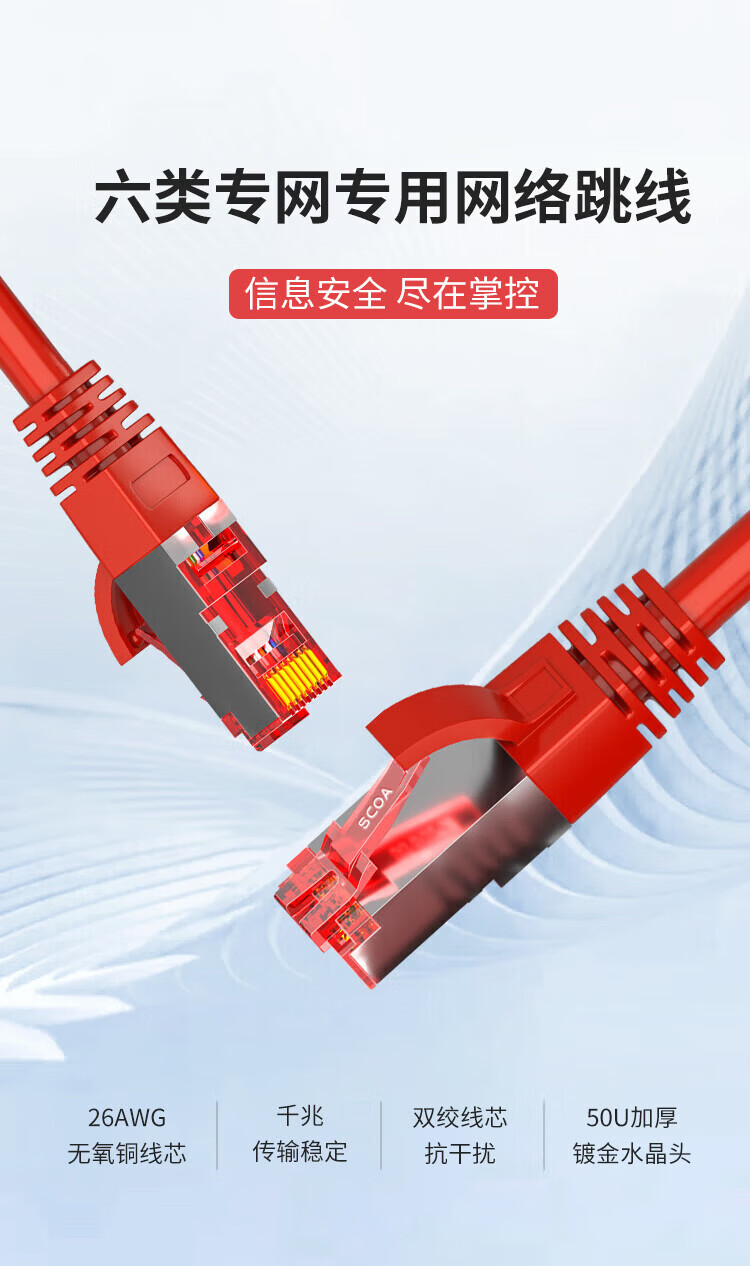

数康SCOA提供的六类屏蔽跳线品采用高性能的多股FTP线缆和六类屏蔽RJ45水晶头制造而成，采用整体模塑成型的制造工艺，尾部有弯曲张力疏导结构。良好的屏蔽性能，确保传输的可靠性并使跳线的不稳定性降到最低。
产品特点：
- 跳线是用多股26AWG电缆制成，支持T568A（ISDN）和T 568B（ALT）插脚的配置；
- 360℃ 金属外壳屏蔽，防止电磁干扰；
- RJ45插头采用软尾结构，保证线缆和水晶头之间的连接；

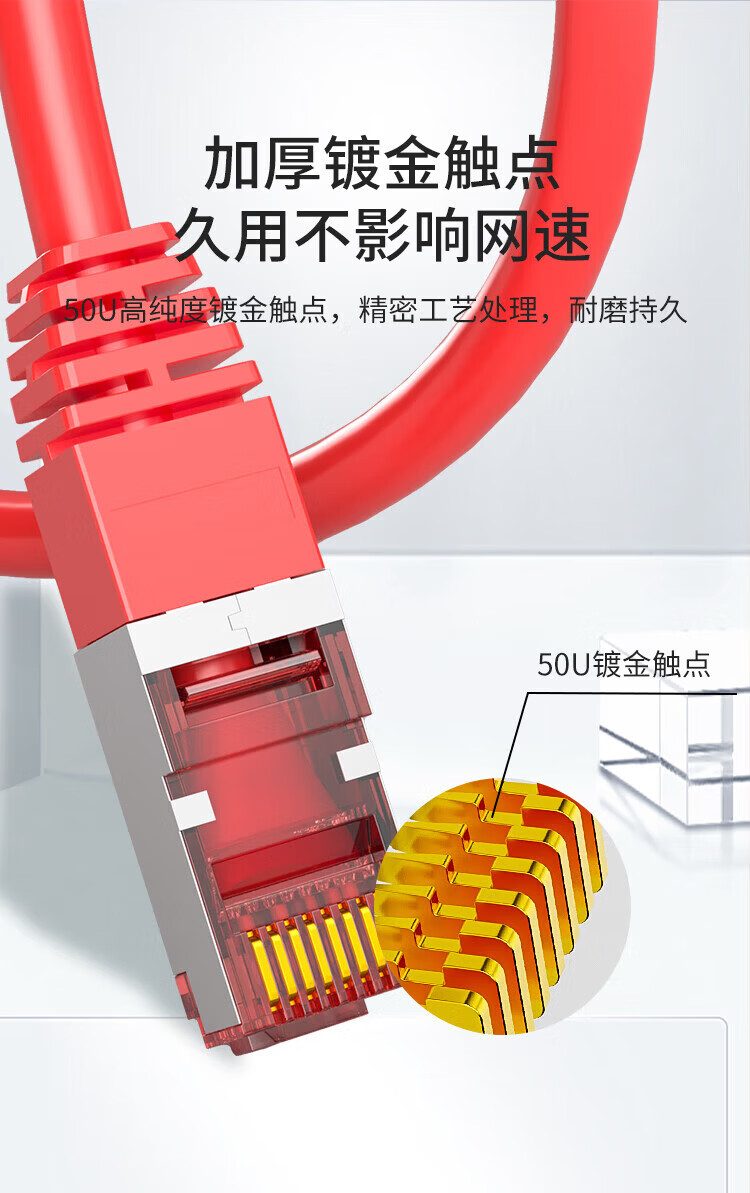

- 水晶头压接簧片50μ整体镀金，确保优异性能
- 渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径；
- 性能超过 ANSI/TIA-568-C.2 和 ISO/IEC11801 六类标准；
- 上下交错式脚位设计，减少串扰；
- 独特防倒钩护套设计 、方便使用；

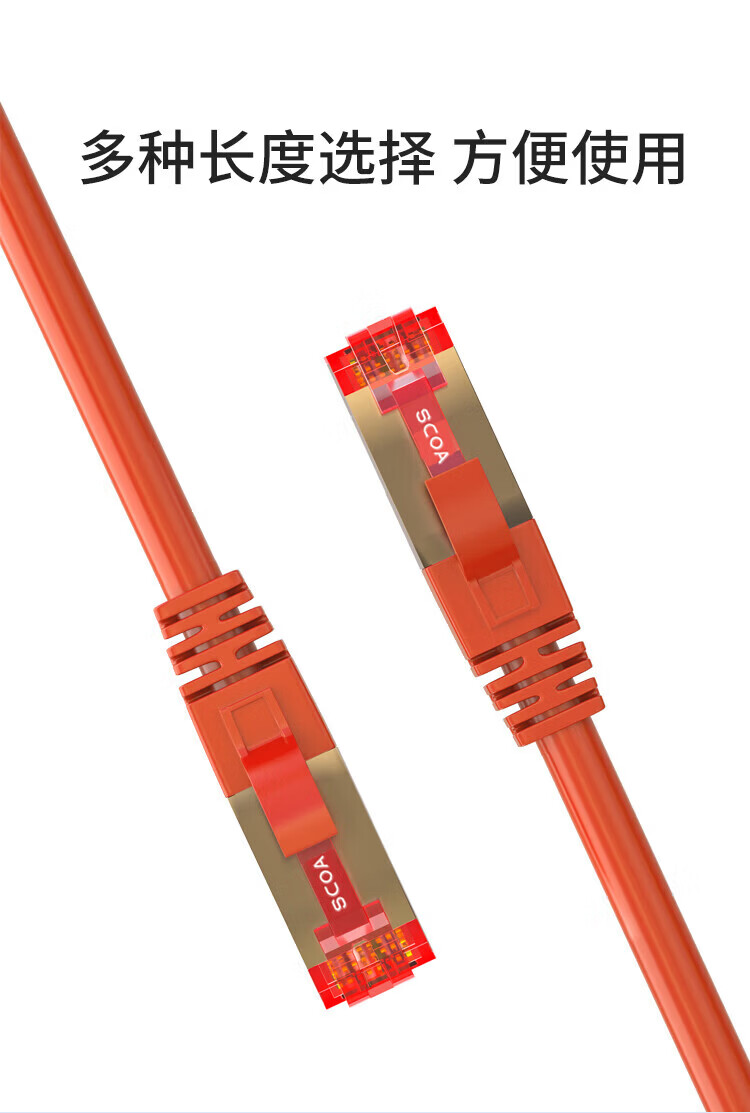

- 提供多种长度及颜色，便于色彩管理；
- 具有 25 年的性能保证；
- 通过美国 UL 、 3P 、 ETL 实验室认证；
- 根据采用不同的线缆，可提供CM、CMR 、 LSZH等阻燃等级。
机械特性：
- 结构：4*2 26AWG

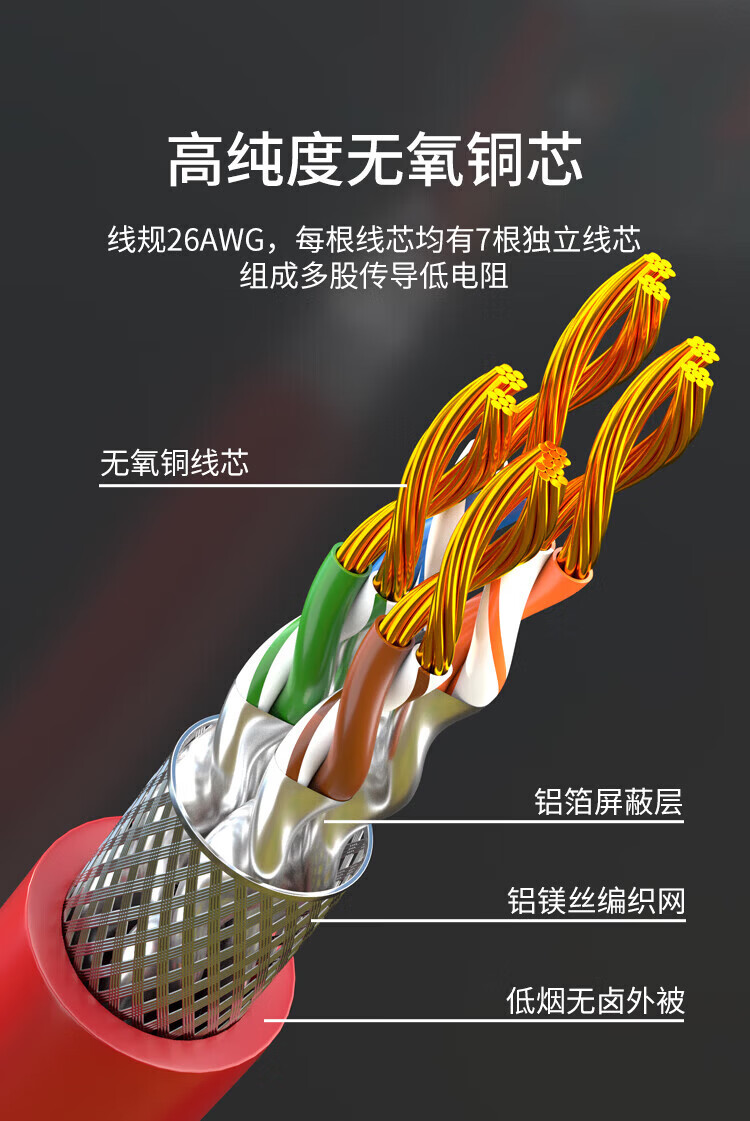

- 导体：26AWG多股铜线
- 防火等级：符合 UL94V-0 ， UL94V-2
- RJ45 插头：采用三叉刀片， 50 μinch 镀金
- 工作温度： -10℃ 到 60℃
- 插拔次数： ≥1000 次
电气特性（Electrical Data at 20℃)：
- 特性阻抗(1-130 MHz） 100Ω±15 ohm 最小互电容 51pF/m
- 平均特性阻抗( 1-130 MHz ) 100Ω±10 ohm 最大平衡电容 155pF/km
- 直流电阻 80 ohm/km
- Nominal velocity of propagation ( NVP ) 0.67 c
- 最大平衡电阻2 %
应用领域：
- 复杂电磁环境下和按规定需要屏蔽的场合
- 千兆屏蔽网络设备端和用户端跳接。
执行标准：
- 中国 GB50311-2007 标准。
线缆传输参数(Cable Properties)：
| 频率 | 衰减（ Max） | NEXT, Db | NEXT, dB | NEXT, dB |
| MHz | dB/100m | 2m | 3m | 5m |
| 1 | 2 | 75 | 68 | 56 |
| 4 | 3.8 | 65 | 64 | 50 |
| 8 | 5.3 | 65 | 61 | 47 |
| 10 | 6 | 63 | 57 | 44 |
| 16 | 7.6 | 62 | 57 | 41 |
| 25 | 9.5 | 57 | 53 | 37 |
| 31.25 | 10.7 | 55 | 48 | 32 |
| 62.5 | 15.4 | 51 | 45 | 28 |
| 100 | 19.8 | 47 | 42 | 24 |
| 155 | 25.3 | 45 | 41 | 22 |
| 200 | 29 | 44 | 39 | 20 |
| 250 | 32.8 | 42 | 38 | 20 |
| 350 | 40 | 42 | 36 | 16 |
| 450 | 46.3 | 40 | 35 | 14 |
| 550 | 52 | 39 | 34 | 12 |
| 600 | 54.8 | 37 | 34 | 12 |

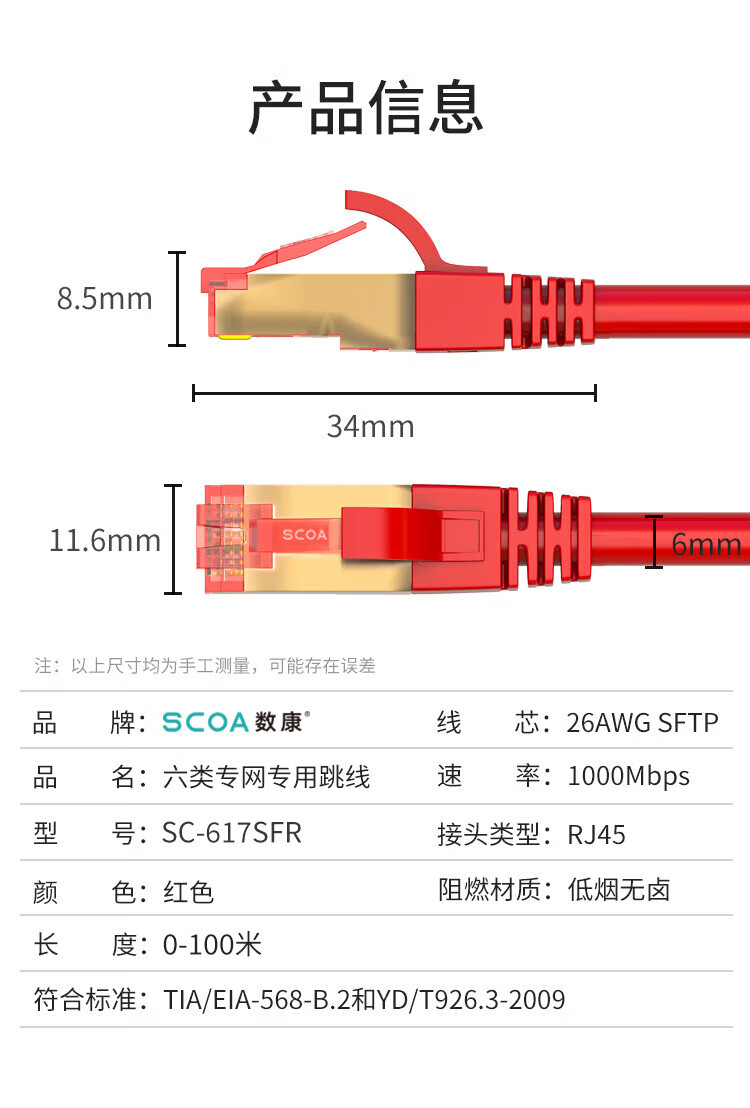

订购型号：
| 产品名称 | 数康型号 | 产品规格 | 单位 |
| 网络跳线 | SC-601F-1M | 六类屏蔽数据跳线(灰色1米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-601F-2M | 六类屏蔽数据跳线(灰色2米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-601F-3M | 六类屏蔽数据跳线(灰色3米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-601SF-1M | 六类双屏蔽数据跳线(灰色1米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-601SF-2M | 六类双屏蔽数据跳线(灰色2米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
| 网络跳线 | SC-601SF-3M | 六类双屏蔽数据跳线(灰色3米，50μ镀金，CM，红黄蓝绿色可定） | 条 |
