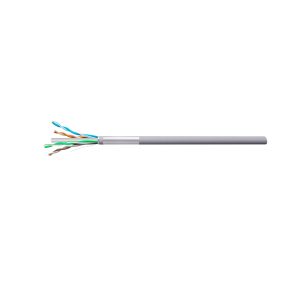

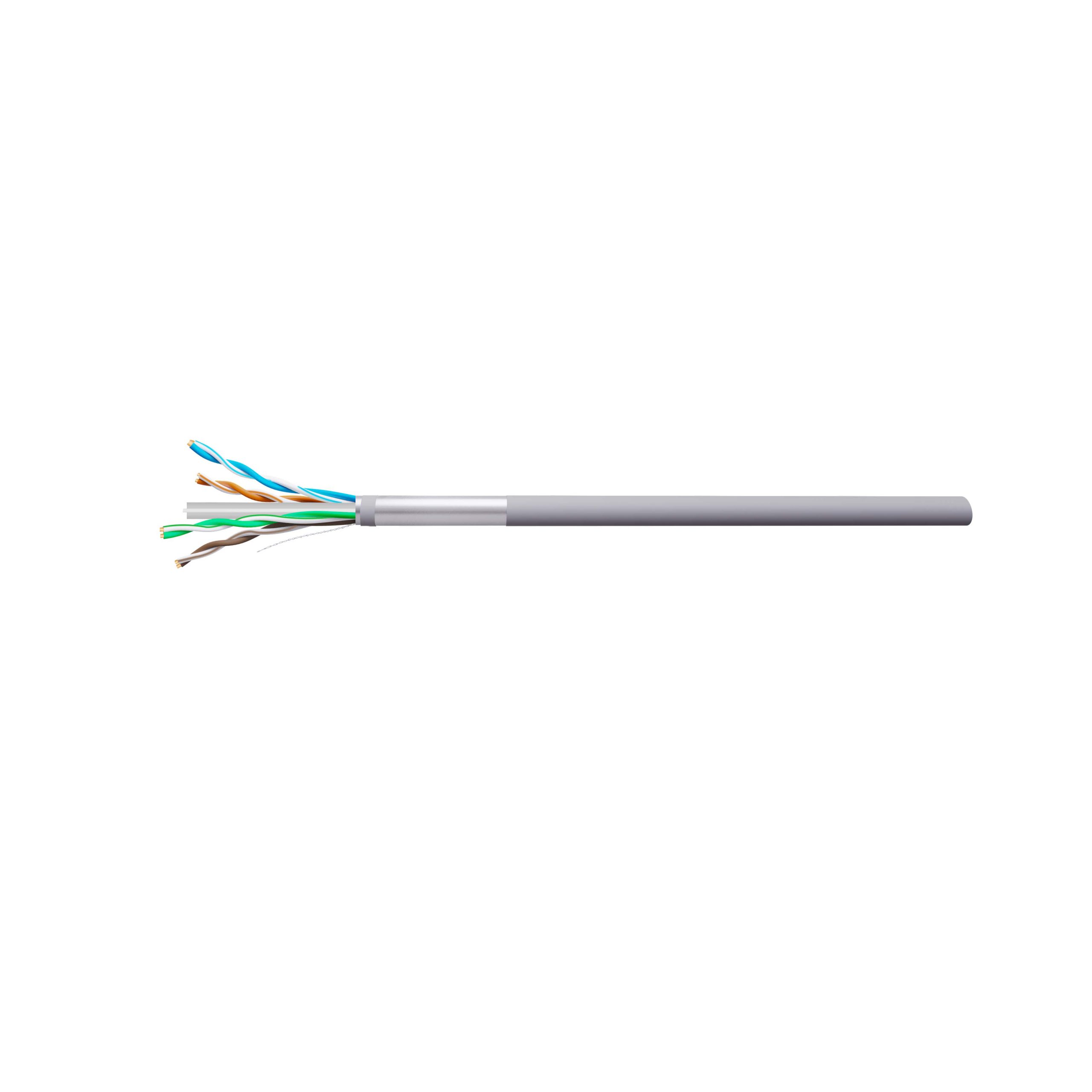

六类4对屏蔽双绞线

数康SCOA六类屏蔽电缆是专门为屏蔽的电缆系统开发设计的。针对于不同级别的防火等级要求,可以提供不同材质的护套。应用改善 ...

咨询热线:400-659-0869 立即咨询

产品详情

数康SCOA六类屏蔽电缆是专门为屏蔽的电缆系统开发设计的。针对于不同级别的防火等级要求,可以提供不同材质的护套。应用改善对称十字线芯技术NEXT和ELFEXT的性能,并有对称T型十字线芯的尾翼设计可以更好的抵抗机械外力。并对不同线对起到更有效的隔离,从而使性能更加稳定和卓越。产品可检验到500MHz的频率范围,能达到高频延伸的平稳性,为以后网络更高要求的应用提供物理保证。

六类4对屏蔽双绞线 (http://www.scoa-cn.com/) 六类屏蔽信道系统 第1张





产品特点:

  • 最宽的频带宽度和余量,在“严酷”的应用或差的性躁环境中,有优良的表现
  • 超过 ANSI/TIA-568-C.2 , ISO/IEC11801:2002, EN5013:2002 中对六类的要求
  • 十字分割设计改进了电缆近端串扰及阻抗性能
  • 可达 360 度全覆盖的多种屏蔽层设计,满足不同的抗电磁干扰要求
  • 反转铝箔屏蔽层设计,铝箔向外,施工简便
  • 采用LCL 均衡控制,降低电磁干扰,减少浪费
  • 品质稳定并可传输达 250MHz
  • 平均轴向转换损耗控制 , 低电磁干扰和抗噪音
  • 采用标准色码序列标记,简化导线的端接
  • 提供线缆长度标记,减少浪费
  • 所有使用铜及PVC材质,经过八大重金属检验分析,放射性有害重金属含量完全控制在国际最严格标准内
  • 所有材料具有 25 年的性能保证
  • 通过美国 ETL 、 UL 、 3P 等认证
  • CMR 、CM、 LSZH级可提供



机械特性:

  • 机械性能(20℃)
  • 弯曲半径
  • 安装过程中(最小) 8倍外径
  • 安装后(最小) 4倍外径



温度范围:

  • 安装过程中 -10℃ +60℃
  • 安装后 -20℃ +60℃
  • 护套:聚氯乙烯 (PVC)/ 聚乙烯 (PE)/ 低烟无卤 (LSZH) 可选。



电气特性(Electrical Data at 20℃):

  • 物理阻抗:1 —100 MHz 100±15Ω 100—250 MHz 100±23Ω;
  • 最小互电容    48 pF/m
  • 直流电阻                   82ohm/km
  • 传输速率(NVP):71% ;
  • 最大相对互耦电容:5.6 nF/100m ;
  • 最大平衡电容                155 pF/km
  • 最大导体直流电阻:7.5Ω/ 100m ;
  • 最大直流电阻不平衡:2% ;
  • 最大传输延时              780nsec/km
  • 额定电压:60Vrms ;
  • 最大抗拉荷载:80N ;



应用领域:

  • 复杂电磁环境下,及按规定需要屏蔽的场合
  • 6 类 /E 类水平与垂直布线;
  • 1000Mbps 及更高以太网应用;
  • ATM 2.4G 应用;
  • 支持带 CP 点的 90 米 永久链路。



执行标准:

  • 中国 GB50311-2007 标准。



传输参数:

Freqency
(MHz)
Attenuation
(dB/100m)
NEXT
(dB)
PSNEXT
(dB)
ACR
(dB)
PSACR
(dB)
PSELFEXT
(dB)
Retum Loss (dB)
1 1.8 77.0 75.0 75.2 70.2 68.0 20.0
4 3.7 68.0 66.0 64.3 59.6 56.0 23.0
10 5.9 62.0 60.0 56.1 51.5 50.0 27.0
16 7.6 59.0 57.0 51.4 46.8 44.0 27.0
20 8.5 58.0 56.0 49.5 41.9 42.0 27.0
31.25 10.8 55.0 53.0 44.2 39.1 38.0 25.0
62.5 15.6 50.0 48.0 34.4 30.0 32.0 24.0
100 20.0 47.0 45.0 27.0 22.6 28.0 23.0
200 29.0 43.0 41.0 14.0 8.4 22.0 21.0
250 32.0 41.0 39.0 9.0 3.5 18.0 20.0

订购型号:

产品名称 数康型号 产品规格 单位
屏蔽网线 SC-6304F 六类4对屏蔽双绞线FTP((23AWG,305米,CM) 305米/箱
屏蔽网线 六类4对屏蔽双绞线FTP((23AWG,305米,CMR) 305米/箱
屏蔽网线 六类4对屏蔽双绞线FTP((23AWG,305米LSZH-GB/T32129标准) 305米/箱
屏蔽网线 六类4对屏蔽双绞线FTP((23AWG,305米,LSZH-GB31247-B1标准) 305米/箱
屏蔽网线 SC-6304SF 六类4对双屏蔽双绞线S/FTP((23AWG,305米,CM) 305米/箱
屏蔽网线 六类4对双屏蔽双绞线S/FTP((23AWG,305米,CMR) 305米/箱
屏蔽网线 六类4对双屏蔽双绞线S/FTP((23AWG,305米,LSZH-GB/T32129标准) 305米/箱
屏蔽网线 六类4对双屏蔽双绞线S/FTP(23AWG,305米,LSZH-GB31247-B1标准) 305米/箱
