超五类屏蔽配线架

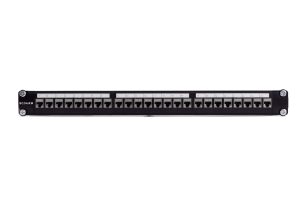

数康SCOA超五类屏蔽配线架是专门为Cat.5e屏蔽系统开发设计的,给远程和通信接线的机架或安装提供了灵活,多用途的端接解决方案。

咨询热线:400-659-0869 立即咨询

产品详情

数康SCOA超五类屏蔽配线架是专门为Cat.5e屏蔽系统开发设计的,给远程和通信接线的机架或安装提供了灵活,多用途的端接解决方案。

超五类屏蔽配线架 (http://www.scoa-cn.com/) 超五类屏蔽信道系统 第1张

产品特点:

  • 电气特性超过 ANSI/TIA-568-C.2 超五类标准
  • 品质稳定,工作带宽可达 155MHz或更高
  • 前面可贴标签处,可以方便的对端口标识,易于端口管理
  • 内部有一些紧固点,可用于末端电缆附件选项
  • 全封闭结构,良好的接地,保证了屏蔽系统的性能
  • 后置式整线架,便于线缆的维护,以及增加线缆的弯曲半径,保证合理施工
  • 通用线序标签支持 T 568A 或 T568B 端接线序
  • 所有材料具有 25 年的性能保证
  • 通过FLUKE、 3c 认证



机械特性:

  • 插头符合FCC CFR47第68节F部分和IEC603.7标准
  • 耐用性 可拔插1000次以上
  • IDC :接触针部分镀金 50μinch ,卡接簧片可卡接线径 22-26AWG
  • 导体绝缘层直径 0.70-1.40mm
  • 防火等级:符合 UL94V-0
  • DC卡线次数 可卡接200次以上



电气特性:

  • 抗电强度: DC 1000V(AC 700V)1 分钟无击穿和飞弧现象
  • 额定电流 1.5Amp
  • 绝缘电阻 最小10MΩ
  • 接触电阻 1MΩ
  • 温度范围 -40-75℃
  • 传输性能 超过ISO/IEC 1801 D+标准
  • ANSI TIA/EIA-568-C.2-1的要求



应用领域:

  • 复杂电磁环境下,及按规定需要屏蔽的场合
  • 超 5 类 /D 类水平信息点连接
  • CP 点连接;
  • 模块化配线架连接;
  • 100Mbps 及更高以太网应用;

执行标准:

  • 中国 GB50311-2007 标准。



传输参数(Cable Properties):

超五类配线架性能参数表(超过 TIA/EIA-568-B超五类标准)
Frequency Attenuation,dB NEXT,dB PSNEXT,dB FEXT,dB Return Loss,dB
MHz Spec/uscnets Spec/uscnets Spec/uscnets Spec/uscnets Spec/uscnets
1 0.1/0.06 65/79 75/79 65/80 35/53
4 0.1/0.06 65/77 67/69 63.1/72.1 35/47
8 0.1/0.06 64.9/66 63/65 57/65 35/41.1
10 0.1/0.06 63/65 59/60.9 55.1/64 35/40.3
16 0.2/0.12 58.9/60.1 56/58.1 51/63.1 35/36.4
20 0.2/0.13 57/59 54.57.2 49.1/53.2 34/35.1
25 0.2/0.14 55/56 53/55.2 47.1/51.3 32/33.3
31.25 0.2/0.14 53.1/53.9 49/53.1 45.2/49.2 30.1/31.2
62.5 0.3/0.18 47.1/49 44/46.2 39.2/45.5 24.1/25.4
100 0.4/0.25 43/44 41/41.8 35.1/41.3 20/21.2

订购型号:

产品名称 数康型号 产品规格 单位
屏蔽配线架 SC-5324F 超五类屏蔽24口数据配线架  50μ镀金
屏蔽配线架 SC-0024F 屏蔽24口数据配线架-空板
