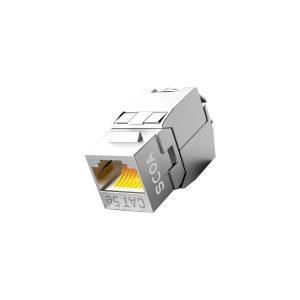

数康SCOA超五类屏蔽解决方案中的超五类模块专门为Cat.5e屏蔽系统开发设计的。符合ANSI/TIA/EIA-568-B.2-1的要求。色码清晰，便于端接，由专利的引导骨架组成，紧凑型设计，支持高密度安装。数康超五类模块的性能超过了现有的五类插座标准，所有的性能参数，包括近端串扰（NEXT），衰减（ATTENUATION），回程损耗（BALANCE）都大大超过了ANSI/TIA/ETA规定的现行五类连接的标准。

产品特点：

• 根据国际标准 ANSI/TIA-568-C.2 设计制造的性能优异的插座模块
• 品质稳定，工作带宽可达 155MHz
• 360 度全方位屏蔽外壳设计，防止 EMC 电磁干扰
• 全金属铸造设计，独特的接地设计，性能可靠方便
• 触点采用高低错位针技术，以降 低近端串扰值
• 通用线序标签支持 T 568A 或 T568B 端接线序
• 所有材料具有 25 年的性能保证
• 符合 UL 1863 安全规章
• 通过FULUKE、 3c认证

电气特性：

• 抗电强度：DC 1000V(AC 700V)1分钟无击穿和飞弧现象
• 额定电流：1.5Amp
• 绝缘电阻：最小10MΩ
• 接触电阻：2MΩ
• 温度范围：-40-70℃
• 传输性能：超过ISO/IEC 1801 D、标准ANSI TIA/EIA-568-B．2-1的要求

机械特性:

• RJ45 8针连接器：符合FCC68部分，F子部分及旧C-60603-7
• 耐用性：可拔插1000次以上，IDC端子可承受250次压接
• 插针材料：镀镍磷青铜，簧片接触针部分镀金50μinch
• IDC连接器：卡接簧片采用斜45度设计，使线缆卡接更可靠，可卡接线径22-26AWG
• 导体绝缘层直径：0.70-1.40mm
• IDC主体和覆盖材料：防火，符合UL 94V-O，塑料

应用领域:

• 复杂电磁环境下，及按规定需要屏蔽的场合
• 超 5 类 /D 类水平信息点连接
• CP 点连接
• 模块化配线架连接
• 100Mbps 及更高以太网应用

执行标准:

• 中国 GB50311-2007 标准数(Cable Properties)

传输参数:

订购型号：
